Let’s Be Clear

EVIS X1 in Ihren Händen – so setzen Sie neue Maßstäbe in der interventionellen Pneumologie

Zu den klinischen Fällen
  • Teilen
Kontakt

EVIS X1 – unser modernstes Endoskopiesystem

EVIS X1 beinhaltet eine Reihe neuer anwenderfreundlicher Technologien, die Detektion, Charakterisierung und Probenentnahme potentiell erheblich verbessern.

Wir wollen jeden Endoskopiker unterstützen.
Bei jedem Eingriff. Jeden Tag.

BAI-MAC: Brillanz durch gleichmäßigen Ausleuchtung

BAI-MAC (Brightness Adjustment Imaging with MAintenance of Contrast) bietet einen besseren Überblick innerhalb der Anatomie und trägt dazu bei, die Qualität der Eingriffe und die Entscheidungssicherheit des Untersuchers weiter zu steigern.

Before
After

Erfahren Sie mehr über die Technologie BAI-MAC

Jedes Bild wird in Textur- und Helligkeitsinformationen geteilt. Die Textur bleibt unverändert, während die Helligkeit dunkler Bereiche automatisch verstärkt wird. Die Kombination aus ursprünglichen Texturinformationen und angepassten Helligkeitsinformationen erzeugt ein neues, verbessertes Bild, in dem nahe und entfernte Bereiche gleichmäßig ausgeleuchtet werden – dies führt zu einer verbesserten und klareren Sicht innerhalb der Bronchialstrukturen.

TXI:
Das neue Weißlicht

Ziel von TXI (Texture and Color Enhancement Imaging) ist es, die Sichtbarkeit von verdächtigem Gewebe zu erhöhen, indem Farbe, Struktur und Helligkeit des endoskopischen Bildes verbessert werden. Dies bedeutet für Untersucher und Patient mehr Sicherheit und eine qualitative Verbesserung der Bronchialbiopsien.

Before
After

Erfahren Sie mehr über die Technologie TXI

Jedes Bild wird in Textur- und Helligkeitsinformationen geteilt, welche anschließend verstärkt warden. Danach werden die getrennten Bildinformationen wieder zusammengeführt werden. Zusätzliche Farbverbesserungen, die zu einer größeren Bandbreite der Rottöne führen, sorgen für eine detailreichere Darstellung von Farbunterschieden im Gewebe. Insgesamt ist das Bild heller und kontrastreicher, behält aber dennoch die natürlichen roten Farbtöne.

RDI: Der Schutzschild für die endoskopische Therapie

RDI (Red Dichromatic Imaging) verbessert die Sichtbarkeit von tiefen Blutgefäßen und Blutungsquellen. Dadurch können therapeutische Eingriffe sicherer und komfortabler durchgeführt werden.

Before
After

Erfahren Sie mehr über die Technologie RDI

Die Funktionsweise von RDI basiert auf der Nutzung bestimmter grüner, bernsteinfarbener und roter Wellenlängen. Die letzteren beiden dringen tief in die Schleimhaut ein und ermöglichen so die Darstellung tiefer Blutgefäße. Gleichzeitig liefert das grüne Licht den Kontrast, der zur Unterscheidung der Blutgefäße von der umgebenden Schleimhaut erforderlich ist. Auf diese Weise kann das RDI-Bild die Sicherheit bei der Auswahl der therapeutischen Intervention durch die Vermeidung großer Blutgefäße erhöhen.

Rotationsfunktion des Einführteils

Wiederholte und langwierige Handbewegungen können zu Beschwerden des Bewegungsapparates oder sogar zu arbeitsbedingten Verletzungen führen. Um eine solche ergonomische Belastung so weit wie möglich zu vermeiden, haben wir unsere Bronchoskope mit einer Rotationsfunktion des Einführteils ausgestattet – verbessern damit die ergonomischen Bedingungen. Vor allem auch im Zusammenspiel mit EndoTherapie-Instrumenten vereinfacht die Rotationsfunktion die Handhabung und die Untersuchung kann beschleunigt werden: Der Zugang zum Arbeitskanal kann immer in die effektivste und für den Untersucher (und Assistenten) angenehmste Position gebracht werden.

Eine einheitliche Plattform mit breiter Kompatibilität

EVIS X1 - CV-1500: Eine zukunftsorientierte Plattform, die modernstes Know-how, Erfahrung und Innovation in einem einzigen Gerät vereint.

Zusätzliche Merkmale und Technologien

Tiefes Vordringen in kleinere Atemwege bei nativer HDTV Bildqualität

Mit einem Außendurchmesser von nur 4,9 mm kann unser neuestes X1 Videobronchoskop BF-H1100 kleinere Bronchien erreichen. Außerdem können mit der nativen HDTV-Bildauflösung jetzt auch in tieferen Bereichen mehr Details gesehen und analysiert werden.

Hervorragende Bildgebung

Erzielen Sie den größten Nutzen aus jedem endoskopischen Bild durch Anwendung innovativer Technologien wie WL mit BAI-MAC und TXI sowie NBI oder RDI. In Verbindung mit dem CV-290 und dem BF-F260 ist zusätzlich Autofluoreszenz-Bildgebung (AFI) möglich.

Für die Therapie entwickelt

Das neue therapeutische X1 Videobronchoskop BF-1TH1100 besitzt einen 3 mm großen Arbeitskanal für eine schnelle Sekret- und Rauchabsaugung. Zudem verbessert der Arbeitskanal den Einsatz endotherapeutischer Instrumente. Das X1 Videobronchoskop bietet zusätzlich eine native HDTV-Auflösung.

Sicherheit geht vor

Mit RDI hat der Arzt vor der therapeutischen Intervention Gewissheit. RDI verbessert die Sichtbarkeit von tiefen Blutgefäßen und kann so das Blutungsrisiko senken.

Unterstützung ergonomischer Anforderungen

Das EVIS X1 System und seine Palette an Bronchoskopen sind die idealen Werkzeuge, um auch schwierige Bronchoskopien durchzuführen. Sowohl die Fernbedienungsfunktionen der Bronchoskope als auch die Konfiguration der Systemfunktionen lassen sich ohne großen Aufwand an die Bedürfnisse des Untersuchers anpassen, was zu verbesserten Arbeitsabläufen führt.

Fallbeispiele und Kundenerfahrung

Der Schutzschild für die endoskopische Therapie (RDI)

RDI ermöglicht eine schnellere Intervention des Arztes bei Blutungskomplikationen.
Dr. Irene Sperk

RDI könnte helfen, Biopsien gezielter und sicherer durchzuführen.
Dr. M. Munavvar

Fall: Überweisung zur Nachuntersuchung bei Atelektase aufgrund eines Tumors. Mehr sehen Fallbericht, freundlicherweise zur Verfügung gestellt von Prim. Priv.-Doz. Dr. Arschang Valipour und Dr. Irene Sperk / Klinik Floridsdorf, Wien

RDI verringert den Stress in Blutungssituationen und half mir, bei der Behandlung von Blutungsquellen konzentriert vorzugehen.
Prof. Ricky Thakrar

Fall: Der RDI-Modus erleichtert die Erkennung der aktiven Blutungsquelle nach Zangenbiopsie eines mukosalen Tumors Mehr sehen Fallbericht, freundlicherweise zur Verfügung gestellt von Prim. Priv.-Doz. Dr. Arschang Valipour und Dr. Irene Sperk / Klinik Floridsdorf, Wien

Das neue Weißlicht (TXI)

TXI sorgte für eine bessere Sichtbarkeit des mukosalen Tumors als die alleinige Weißlicht-Endoskopie.
Dr. Irene Sperk

Ich bin sicher, dass TXI das neue Weißlicht für unsere diagnostischen Bronchoskopien werden wird.
Prof. Dr. Ralf Eberhardt

Fall: Überweisung zur Nachuntersuchung bei Atelektase aufgrund eines Tumors. Mehr sehen Fallbericht, freundlicherweise zur Verfügung gestellt von Prim. Priv.-Doz. Dr. Arschang Valipour und Dr. Irene Sperk / Klinik Floridsdorf, Wien

TXI ist mein absoluter Lieblingsmodus. Die Details und die Deutlichkeit der Strukturen von Schleimhaut und Bronchialwand sind erstaunlich. TXI bietet eine viel bessere dreidimensionale Sicht.
Prof. Dr. Ralf Eberhardt

Der große Vorteil von TXI ist, dass man eine wesentlich bessere dreidimensionale Sicht hat.
Prof. Dr. Felix JF Herth

Brillanz durch gleichmäßige Ausleuchtung (BAI-MAC)

Mit BAI-MAC kann ich viel tiefer in die Atemwege sehen und die verschiedenen Subsegmentbronchien klar abgrenzen ... das hilft, die Dauer der Prozeduren zu verkürzen.
Prof. Pallav Shah

Als hätte man bessere Scheinwerfer am Auto. Man kann weiter nach vorne sehen und Details früher erkennen.
Prof. Dr. Ralf Eberhardt

Verbesserte Handhabung und Ergonomie

Die Vollbilddarstellung des EVIS X1 belastet die Augen weniger, wenn die Monitore weiter vom Untersucher entfernt sind, und dass die Instrumente scharf zu sehen sind, erhöht die Kontrolle über die Prozedur.
Prof. Dr. Ralf Eberhardt

Kein Verbiegen des Rückens mehr und keine Yoga-Positionen beim Einführen von Endo-Therapie-Instrumenten ... die Rotationsfunktion des Einführteils ist ein Vorteil für den Untersucher und die Assistenz. Für mich ist das eine der beeindruckendsten Funktionen, mit denen das Olympus-Portfolio je ergänzt wurde.
Prof. Pallav Shah

Bisweilen benötige ich einen Arbeitskanal von drei Millimetern, vor allem bei therapeutischen Eingriffen. Mit dem Außendurchmesser dieses Endoskops von weniger als 6 mm kann ich mühelos arbeiten und meine Instrumente steuern.
Prof. Dr. Ralf Eberhardt

Internistische Thorakoskopie

Ein semiflexibles Thorakoskop, das einen Single-Port-Zugang zur Thoraxhöhle erlaubt. Ein hervorragendes Gerät, das dem EVIS X1 Portfolio eine weitere Prozedur hinzufügt.

Bei einer Abwinklung von 180° ist die Eintrittsstelle in die Thoraxhöhle einsehbar, sodass die Wahrscheinlichkeit, eine Läsion unterhalb der Rippen zu übersehen, weiter verringert wird.
Dr. M. Munavvar

Fall: Semiflexible Thorakoskopie – eine praktische Demonstration Mehr sehen. Prozedurdemonstration, freundlicherweise zur Verfügung gestellt von Dr. Mohammed Munavvar, Preston, Vereinigtes Königreich

Fall: Pleuritis carcinomatosa. Mehr sehen. Fallbericht, freundlicherweise zur Verfügung gestellt von Satoru Ishii, National Center for Global Health and Medicine, Japan

Fall: Pleuritis tuberculosa. Mehr sehen. Fallbericht, freundlicherweise zur Verfügung gestellt von Takayuki Kaburagi, Ibaraki Prefectural Central Hospital and Cancer Center, Japan

Fall: Malignes Pleuramesotheliom Mehr sehen. Mehr sehen. Fallbericht, freundlicherweise zur Verfügung gestellt von Takayuki Kaburagi, Ibaraki Prefectural Central Hospital and Cancer Center, Japan

Systemkomponenten und verwandte Produkte

Videoprozessor CV-1500

Die Kombination von Prozessor und Lichtquelle in einem Gerät erlaubt ein kompakteres Design mit weniger Gewicht. Der Videoprozessor verfügt über mehrere Spezialbetrachtungsmodi, die den Arzt bei jedem Schritt während der endoskopischen Prozedur unterstützen.

OEV321UH — 4K LCD Monitor

Dieser 32-Zoll-Ultra-High-Definition(UHD)-Monitor unterstützt ein breites Spektrum an klinischen Anwendungen. Die überragende Bildqualität eignet sich ideal für die Endoskopiesysteme von Olympus.

Mobiler Gerätewagen WM-NP3

Der Gerätewagen WM-NP3 erfüllt die Anforderungen an Anwenderkomfort und Sicherheit. Er ist mit einem Kabelmanagementsystem, einem LCD-Monitorarm sowie einem energiesparenden Standby-Modus ausgestattet.

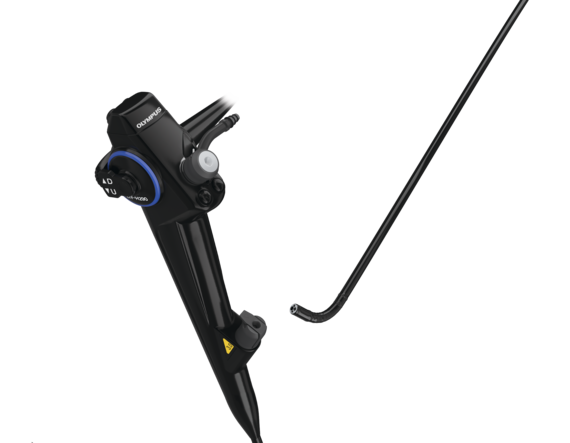

BF-1TH1100

Das Bronchoskop BF-1TH1100 verfügt über eine Distalende mit reduziertem Durchmesser und einen vergrößerten Instrumentierkanal. Es bietet native HDTV-Bildqualität und hervorragende therapeutische Möglichkeiten.

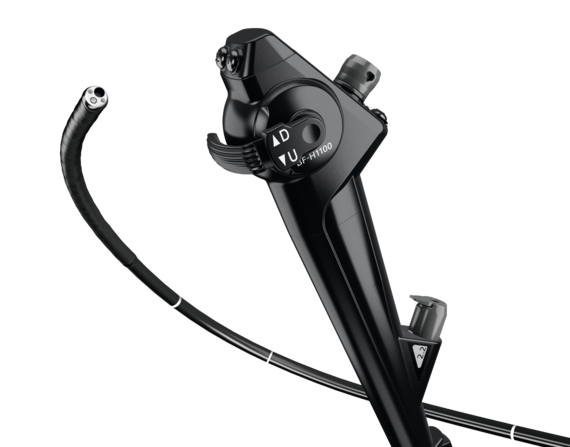

BF-H1100

Das EVIS X1 BF-H1100 Bronchoskop hat einen kleineren Durchmesser, als ihn je zuvor ein Olympus HDTV-Videobronchoskop hatte: Unter 5 mm bei nativer HDTV-Bildqualität und einem vergrößerten Instrumentierkanal

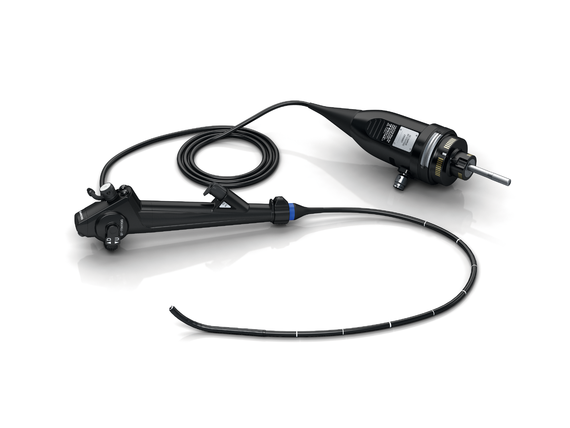

LTF-H290

Mit dem semiflexiblen, medizinischen Thorakoskop LTF-H290 können Sie in der Brusthöhle noch mehr erkennen, sicherer diagnostizieren und präziser Behandlungen durchführen – und das in HDTV-Qualität! ➨ Broschüre jetzt herunterladen
